Die beiden Serien CCG1R5 (1,5 W) und CCG3 (3 W) sind mit Ausgangsspannungen von 3,3 V, 5 V, 12 V, 15 V, ±12 V
oder ±15 V erhältlich. 24-V- und 30-V-Ausgänge lassen sich durch die Summenschaltung der ±12-V- oder
±15-V-Wandler realisieren. Beide Serien sind in drei Eingangsspannungsvarianten verfügbar, entweder mit 4,5 V
bis 18 V oder 9 V bis 36 V oder 18 V bis 76 V.
Bei Modellen mit Einfachausgang kann die Ausgangspannung zwischen -5 Prozent und +10 Prozent verändert werden.
Dies erfolgt durch die Beschaltung des Trim-Anschlusses am Wandler. Alle Modelle sind gegen Leerlauf, Überlast
und Kurzschluss geschützt und der Ausgang kann über den Remote ON/OFF-Eingang abgeschaltet werden. Die
Isolationsspannung zwischen Eingang und Ausgang beträgt 1.500 Vdc.
Wandler mit kleiner Grundfläche

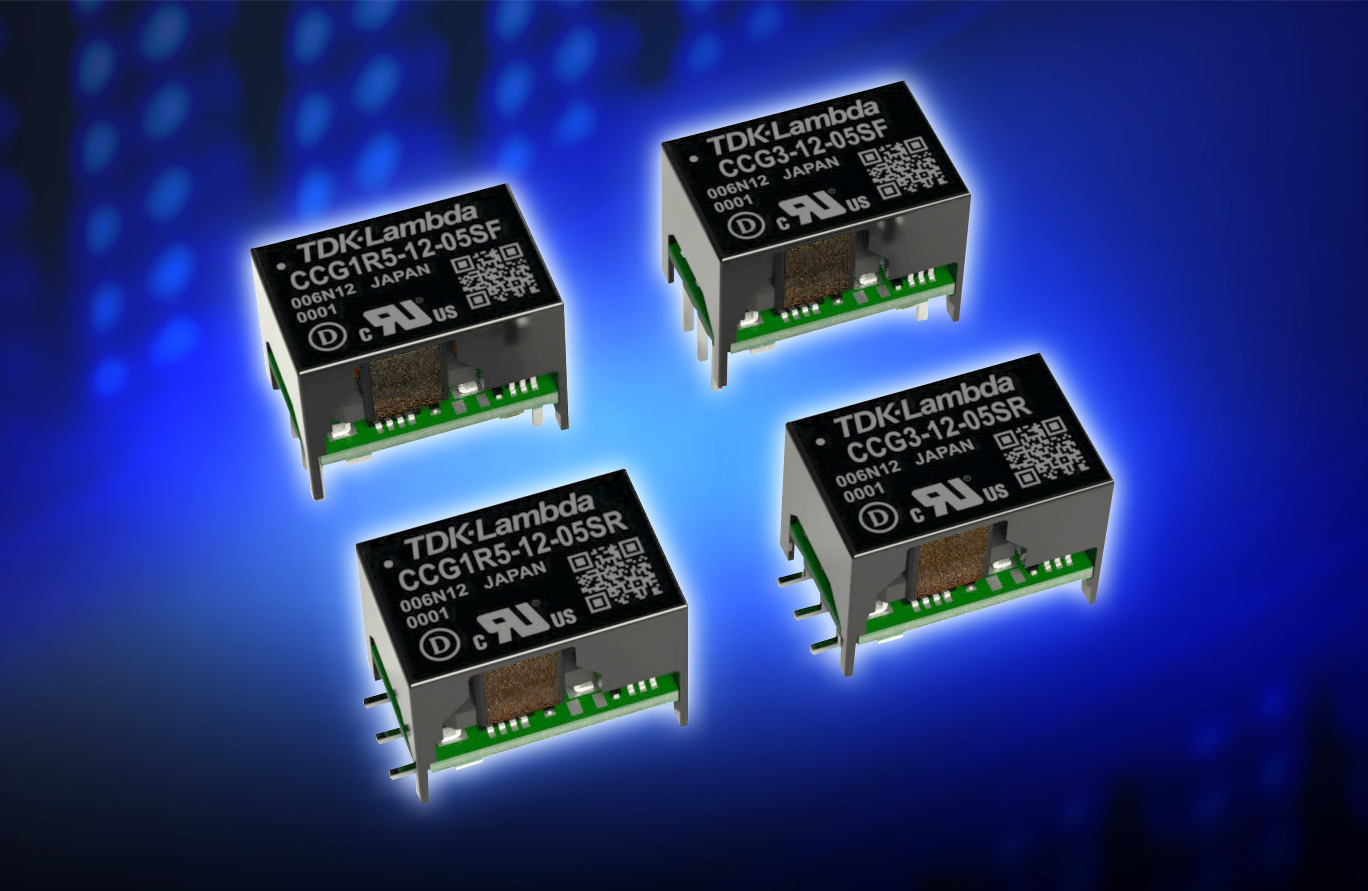

Die CCG1R5- und CCG3-Wandler haben ein Kunststoffgehäuse, benötigen eine Grundfläche von 15,7 mm x 10,4 mm und
eine Bauhöhe von 11,5 mm. Für beide Leistungsklassen stehen SMD- und THT-Versionen zur Verfügung. Die Wandler
werden in einer hochautomatisierten Produktionslinie mit Röntgeninspektion gefertigt, die eine bestmögliche
Qualität sicherstellen. Außerdem wurde bei der Entwicklung der Wandler bewusst ein Silikonverguss vermieden, was
bei der Weiterverarbeitung im Reflow-Verfahren Lötprobleme vermeidet.
Der weite Temperaturbereich erlaubt einen Einsatz zwischen -40 °C und +100 °C, über 85 °C ist eine geringe
Leistungsreduzierung erforderlich. Die Sicherheit ist durch die IEC/UL/CSA/EN 62368-1 überprüft und die CE- und
UKCA-Kennzeichnung bestätigen die Einhaltung der Niederspannungs- und RoHS-Richtlinien.
