Die Y-Lock Serie ist ein Board-to-Cable System und in drei verschiedenen Versionen verfügbar. Das System hat
sich in den letzten Jahren in verschiedensten Applikationen im Automotive-Bereich erfolgreich bewährt.
Die
zum

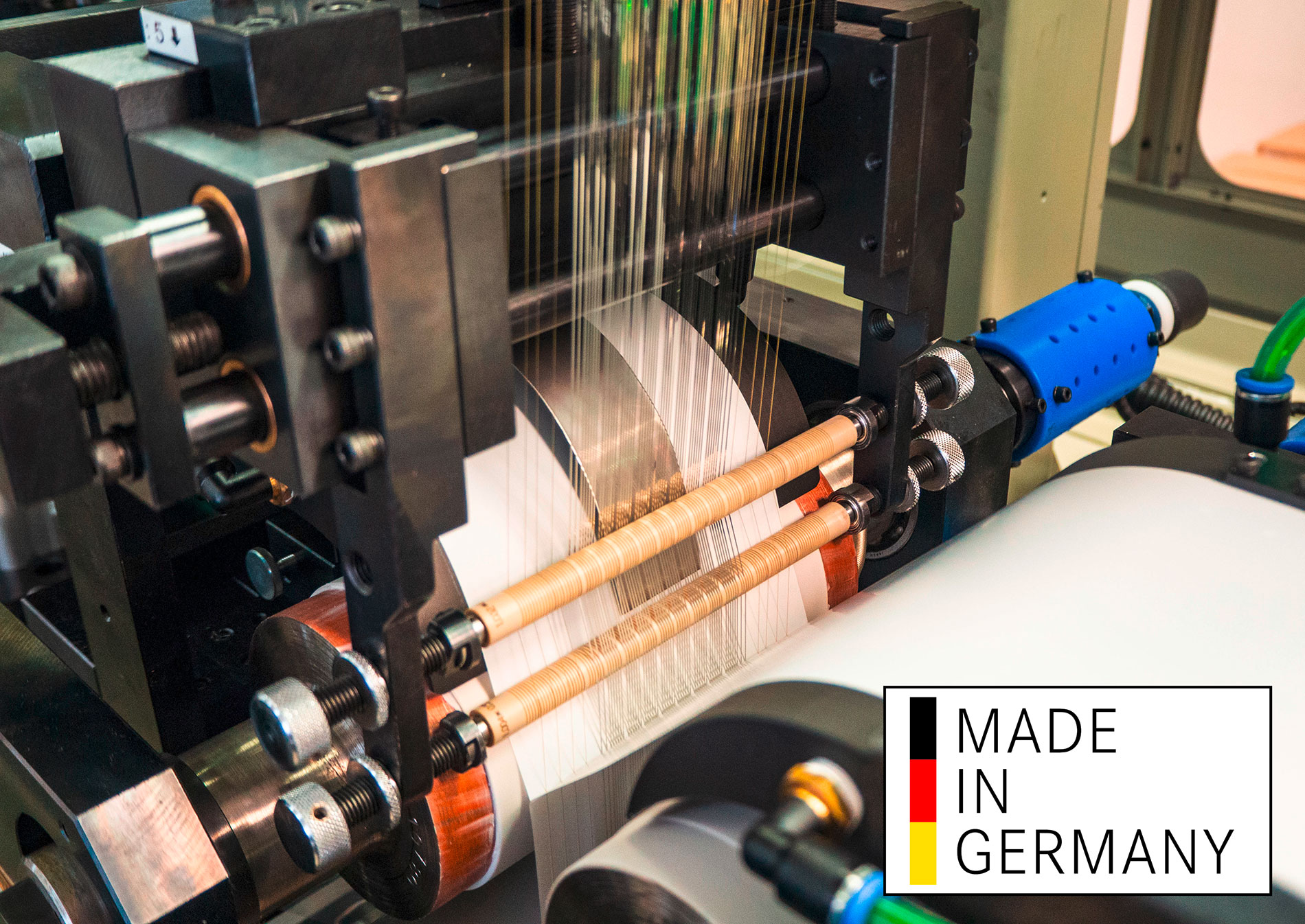

Steckverbinder passenden FFC (Flexible Flat Cable) werden im eigenen Werk in Deutschland hergestellt.
Das auf dem Non-ZIF-Prinzip basierende Steckverbindersystem zeichnet sich vor allem durch die Verriegelung
aus,
die ohne Öffnen bzw. Schließen einer Klappe oder einer Schublade und ohne Betätigung eines
Entriegelungsmechanismus funktioniert.
Bei der Version 1 erfolgt die Verriegelung über Rasthaken am
Steckergehäuse, die hinter dem Supporting Tape der FFC/FPC verrasten. Ebenso einfach wie das Stecken
funktioniert auch die Entnahme der FFC mittels definierter Auszugskraft.
Positive Eigenschaften der
Version 1 übernommen
Die Y-Lock Version 2 behält die positiven Eigenschaften der Version 1 bei, bietet aber interessante neue
Features. Es kommt ein zusätzlicher Kunststoff-Stiffener zum Einsatz, der mechanisch mit der FFC assembliert
wird. Über den Stiffener erfolgt dann die Verrastung mit dem Steckverbinder. Durch dieses neue System wird
die Führung der FFC und das Einführen der FFC in den Steckverbinder komfortabler gestaltet. Weiterhin
erhöhen sich die Auszugskräfte der FFC von ca. 10 Newton auf etwa 25 Newton.
Ein weiterer positiver Aspekt der Y-Lock Serie ist die größtmögliche Absicherung der Kontaktüberdeckung
zwischen FFC-Pads und Steckverbinder. Die Kontaktüberdeckung wird gewährleistet durch die Führung der FFC im
Steckverbinder. Die Führung wird bei Version 2 durch den Einsatz des Stiffeners zur Positionierung der FFC
nochmals erleichtert.
