Verbindungstechnik

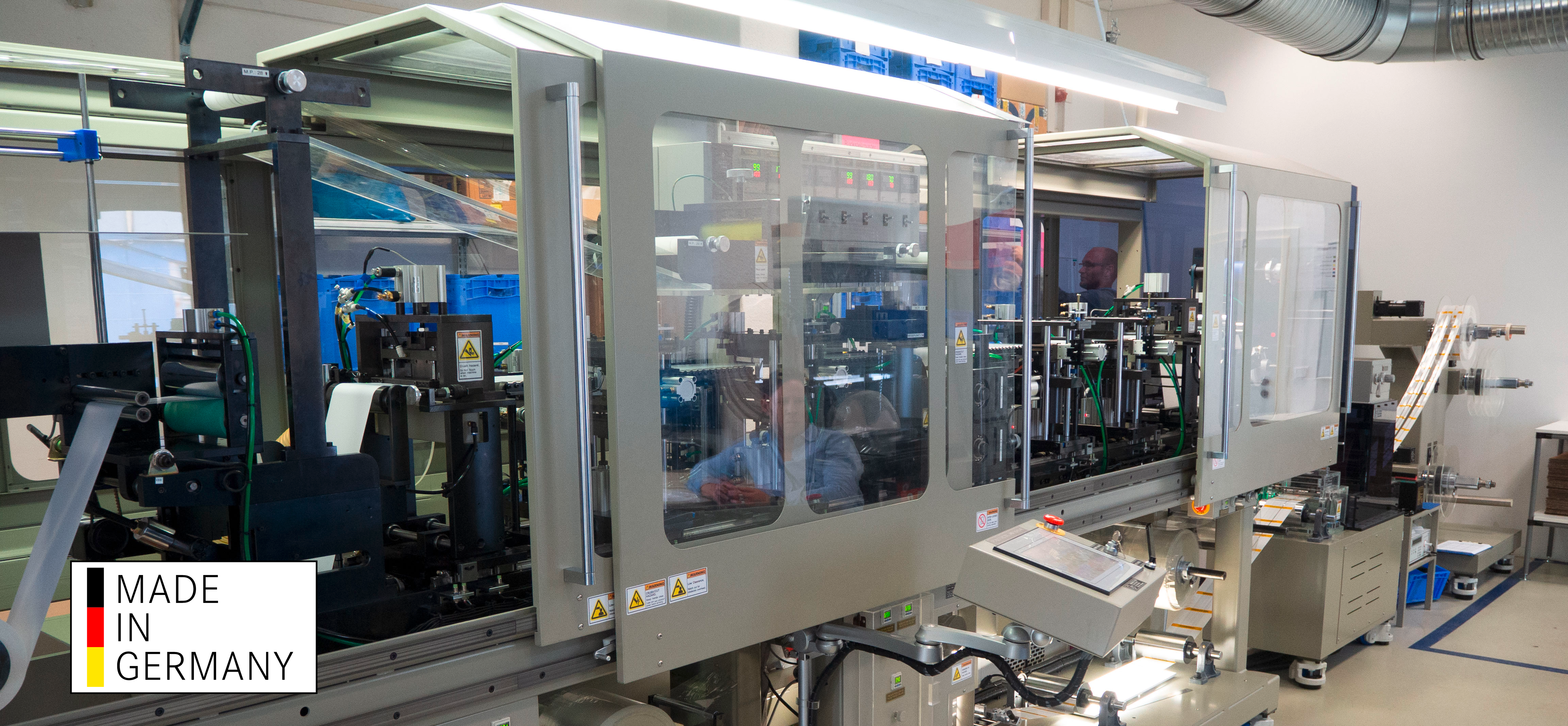

Die FFC (Flexible Flat Cable) wird in der eigenen Fertigung in Frankfurt (Oder) in Deutschland hergestellt

Somit ist eine schiefe Position der FFC gar nicht möglich, wie dies z. B. bei Verwendung von ZIF-Steckverbindungen passieren kann. Damit gibt es keine Gefahr mangelnder Kontaktüberdeckung.

Version 3 mit zusätzlicher Verriegelung

Für noch bessere Kontaktzuverlässigkeit in kritischen Anwendungen ist die Version 3 mit zusätzlicher Verriegelung in Form von seitlichen und frontalen Rasthaken ausgestattet. Ansonsten ist sie baugleich mit Version 2. Das Y-Lock Konzept ist besonders geeignet für raumkritische Verbausituationen und ermöglicht auch ohne Sichtkontakt das sichere Stecken – unabhängig von manuellem oder automatisiertem Einstecken.

Verschiedene Polzahlen verfügbar

Version 2 des Y-Lock Pullforce ist als 18- und 50-polige Ausführung mit einem Pitch von 0,5 Millimeter und einer Steckerausrichtung von 180° verfügbar. Weitere Polzahlen und Ausführungen sind auf Anfrage erhältlich.
Somit wird die schon bestehende Variantenvielfalt der Version 1 sinnvoll erweitert. Version 1 ist mit 0,5 und 1,0-Millimeter-Pitch sowie 12 bis 30 Kontaktpins in 90° und 180° erhältlich. Version 3 ist aktuell als 20-polige Version im 1,0-Millimeter-Pitch verfügbar. Die Serien werden sukzessive mit neuen Polzahlen erweitert.

Erhöhte Belastungsfähigkeit aller drei Versionen

Das Design aller drei Versionen wurde besonders auf Einsatzbereiche abgestimmt, die sich erhöhten Anforderungen ausgesetzt sehen, wie z. B. in Automotive- oder Industrieapplikationen. So wurde beispielsweise auf eine erhöhte Belastungsfähigkeit bei Vibrationen und Schock und verschärfte klimatische Anforderungen in einem Temperaturbereich von -40 bis +105 °C geachtet. Die Qualifikation erfolgte dementsprechend angelehnt an die anspruchsvolle Automobilnorm LV 214. ▪ ds

Jetzt mehr erfahren!

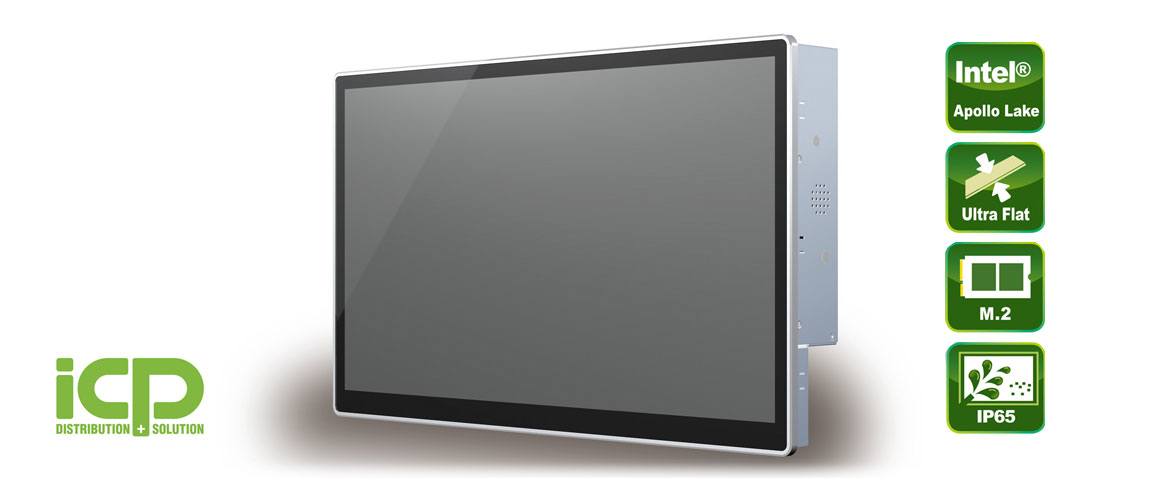

Zuverlässige Panel-PC-Lösung mit True Flat PCAP Touch

Mit dem P210-10AI Panel PC vervollständigt ICP Deutschland die lüfterlose P-Serie um ein 21,5‑Zoll-TFT-LC-Display, die mit der True Flat PCAP Touch Technology ausgestattet ist. Der P210-10AI bietet ein 21,5-Zoll-TFT-LC Display mit Full-HD-Auflösung (1920 x 1080 Pixel) und 16,7 Millionen Farben bei einer Farbtiefe von 8 Bit.

Das Display liefert eine Helligkeit von 250 cd/m² und hat eine hohe Blickwinkelstabilität von 170°/170°. Die Front bietet den bewährten IP65-Schutz und der mittels Airbonding Verfahren hergestellte 10-Punkt True-Flat Projected Capacitve Touch Screen zeichnet sich durch ein kristallklares Bild aus. Anti-Glare-, Anti-Reflection- und Anti-Bakterien-Beschichtungen sind optional erhältlich. Wie beim P156-10AI ist auch beim P210-10AI der Grundstein das Thin-Mini-ITX Board PD10-AI, das mit einem Zweikern Intel^® Apollo Lake-M Celeron^TM N3350 mit einer maximalen Turbofrequenz von 2,4 GHz bestückt ist. Wahlweise steht auch ein Vierkern Pentium^TM N4200 mit maximal 2,5 GHz zur Verfügung.
Speichertechnisch lässt sich der P210-10AI mit maximal 8 GB DDR3L (186 MHz Taktfrequenz) ausstatten. Auf dem I/O Shield stellt das Mainboard zwei RJ45 Gigabit Ethernet Ports mit Intel^® I211-AT Netzwerkchips, je ein HDMI und ein Display Port für den Anschluss von weiteren Bildschirmen und vier USB-3.0-Schnittstellen bereit. Ferner sind zwei RS-232-Schnittstellen und ein acht Bit GPIO-Steckplatz herausgeführt. Zwei 2-Watt-Lautsprecher sind bereits im Gehäuse integriert. Weitere Audio-Schnittstellen wie MIC-IN oder LINI-OUT sind auf dem IO Shield aufgelegt. Für Speichermedien steht ein 2,5-Zoll-Einbaurahmen mit SATA-Anschluss zur Verfügung.
Über den M.2 2230 E Key und den M.2 2280 B Key mit PCIe und USB-Signal lässt sich der P210-10AI mit Add-On-Karten bestücken. Der P210-10AI arbeitet zuverlässig in einem Spannungsbereich von 8 bis 24 Volt DC. Der Panel PC kann in einem Temperaturbereich von -10 °C bis 50 °C betrieben werden. Seine kompakte Größe von 509 x 308 x 68 Millimeter erleichtert den Einbau in ein Panel.
Der Ein-/Ausschalter lässt sich remote betreiben. Passend für den P156-10AI liefert ICP Deutschland industrielle Speichermedien und Arbeitsspeicher. ▪ ds
