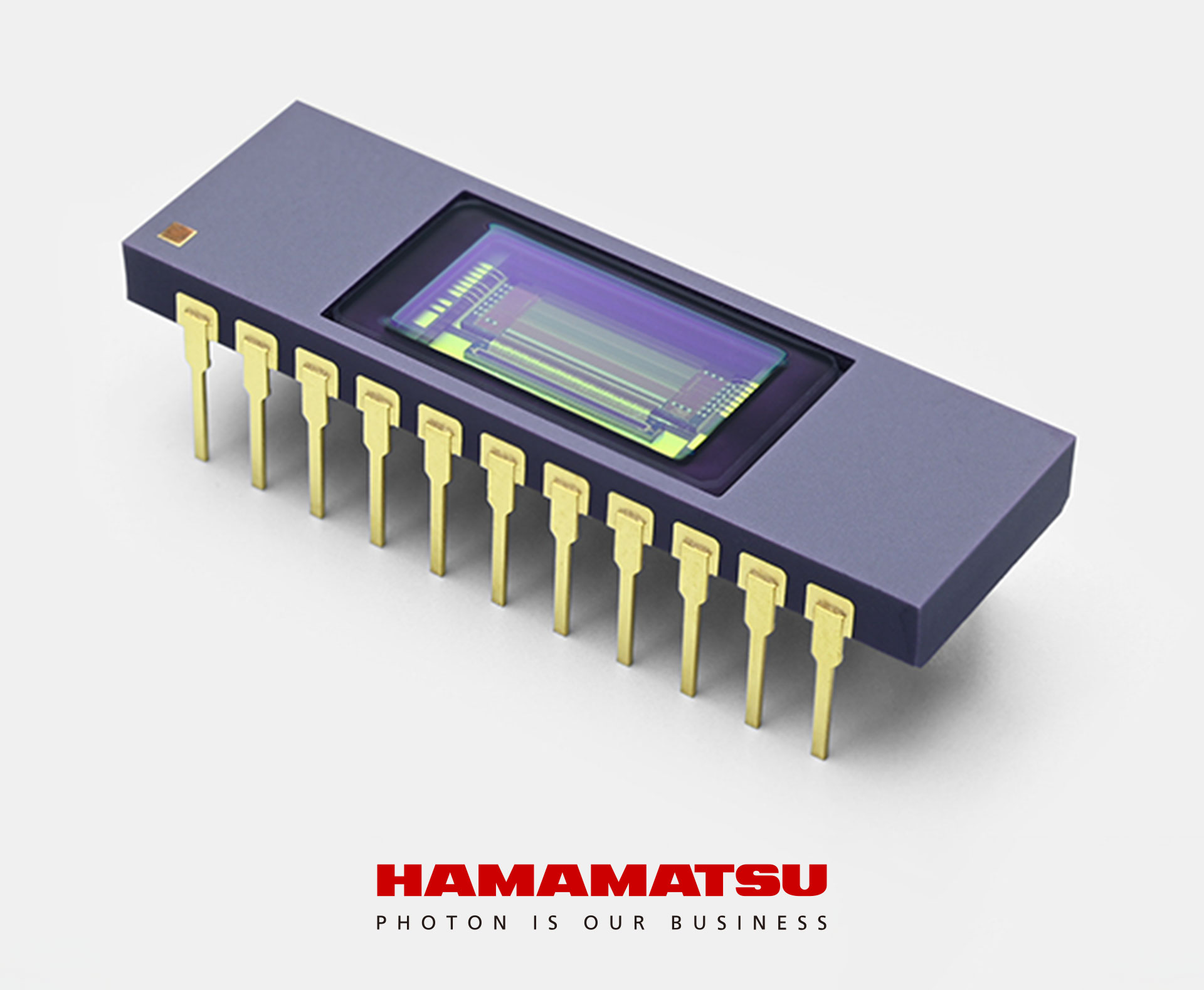

Ungekühlter InGaAs-Zeilensensor für Mehrkanal-Spektrophotometrie

Hamamatsu Photonics präsentiert die neue InGaAs-Bildsensoren-Serie G1682x für Anwendungen im nahen Infrarotbereich. Die Bildsensoren mit frontbeleuchteten Sensorelementen kommen ohne Kühlung aus und bieten eine hohe Empfindlichkeit, was eine schnelle und präzise Echtzeitanalyse in einer Vielzahl von Anwendungen für Forschung, Entwicklung und Industrie ermöglicht.

Die G1682x-Serie erlaubt Anwendern die gleichzeitige Analyse über mehrere Kanäle. Mit einer einzelnen Videodatenleitung steigern die neuesten Sensoren die Effizienz erheblich und gewährleisten eine umfassende Datenerfassung. Damit sind sie ein unverzichtbares Werkzeug für Qualitätskontrolle, Prozessoptimierung und verschiedenste Forschungsanwendungen.

Sensoren

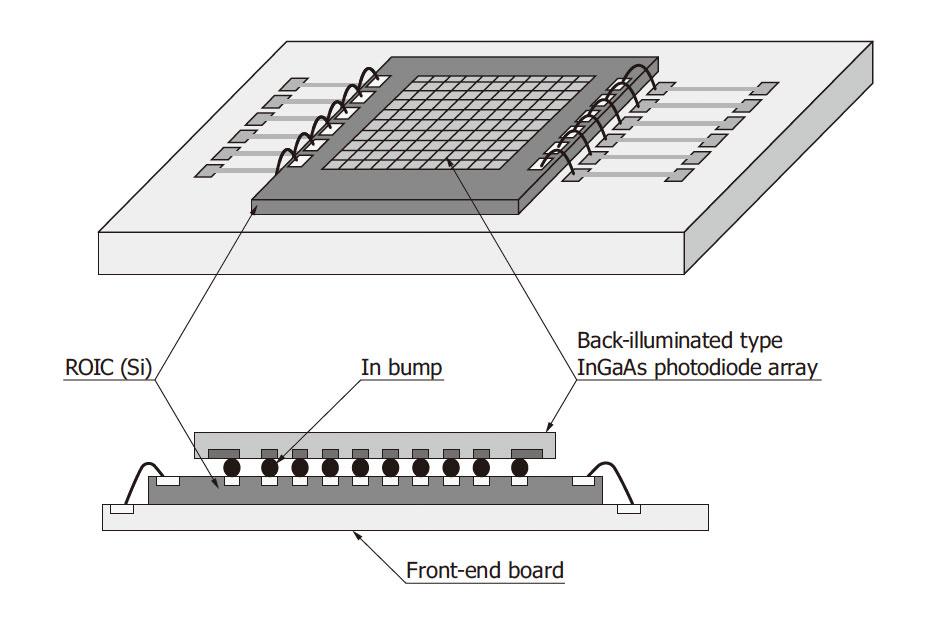

Schemata eines InGaAs-Flächenbildsensors
mit fine-pitch Bumps

Leistungsstarkes Design

Die Bildsensoren der G1682x-Serie kombinieren ein InGaAs-Photodioden-Array mit einem CMOS-Chip für den stabilen Betrieb im nahen Infrarotbereich von 0,9 bis 2,1 µm. Anwender profitieren von einer wählbaren Umwandlungseffizienz, dem ungekühlten Betrieb mit niedrigem Dunkelstrom und niedrigem Stromverbrauch.
So können Anwender die Leistung über eine einstellbare Umwandlungseffizienz optimieren und zwischen zwei Einstellungen (CE = 16 nV/e⁻ und CE = 160 nV/e⁻) über eine externe Spannung wählen. CE bedeutet Charge-to-Voltage Efficiency.
Bei CE = 16 nV/e⁻ werden also 16 Nanovolt pro detektiertem Elektron (e⁻) erzeugt. Diese Anpassungsfähigkeit macht die G1682x-Serie ideal für industrielle Anwendungen, Forschung und Entwicklung sowie OEM-Anforderungen.
Im Gegensatz zu früheren Bauteilen mit Empfindlichkeit für höhere Wellenlängen, die eine thermoelektrische Kühlung zur Reduzierung des Dunkelstroms benötigten, hält die G1682x-Serie den Dunkelstrom durch einen Betrieb ohne Vorspannung niedrig und macht eine Kühlung überflüssig.
Mit einer Betriebsspannung von nur 3,3 V und Pixelgrößen von 50 µm × 250 µm beim G16823-128DB-Sensor sowie 25 µm × 250 µm bei den Modellen G16823/G16824/G16825-256DG ist ein geringer Energieverbrauch möglich.

Schemata eines InGaAs-Flächenbildsensors
mit fine-pitch Bumps

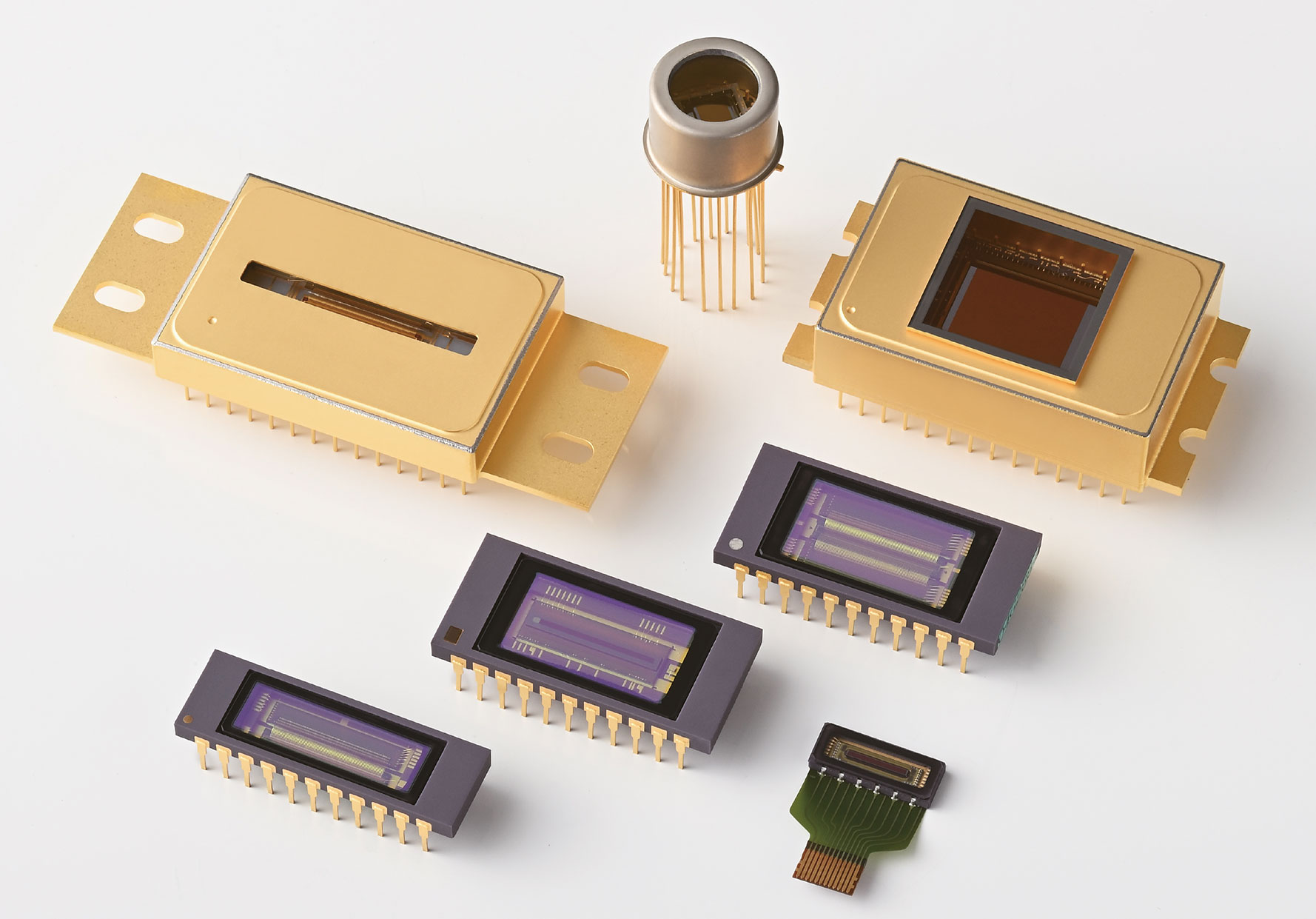

Verschiedene lineare und Flächen-InGaAs-Bildsensoren für den nahen Infrarotbereich
