Schnelles Time-to-market
Der Einsatz eines Smart-Embedded-Produktes erlaubt es, ein schnell umfassendes und hochwertiges HMI zu
realisieren. Nicht nur der breite und universelle Umfang der Funktionen, sondern auch die ausgezeichneten
Software-Tools zeichnen diese Produktpalette aus.
Durch den einfachen, intuitiven GUI-Designer
(basierend
auf TouchGFX) können die Kunden ihre Grafiken auf den hervorragenden TFT-Displays in bester Qualität
darstellen. Zusätzlich bietet der Hersteller diverse Software-Templates zur freien Verfügung an. Damit sind
auch ungeübte Entwickler schnell mit der Materie des GUI-Designs vertraut.
Eigenschaften der
Smart Embedded Displays
Die Produktpalette unterstützt die Prozessoren STM32F7xx und STM32H7xx. Die verwendeten High-Performance
MCUs basieren auf Cortex-M7 mit Taktfrequenzen von 200 MHz respektive 400 MHz. Es gibt Smart Embedded
Displays mit 5 V und 7 V bis 26 V Versorgungsspannung. Als Option steht die Spannungsversorgung via PoE
(Power over Ethernet) zur Verfügung.
An Standardschnittstellen werden GPIO, SPI, I2C, RS232, RS485, CAN, USB
und Ethernet unterstützt. Der interne Flash-Speicher kann bis zu 1 MB groß sein, extern sind bis zu 64 MB
möglich. Der interne Arbeitsspeicher (RAM) kann bis zu 1 MB groß sein, extern bis zu 16 MB. Als
Touch-Controller sind HY4614 oder ILI2511 möglich und als Peripherie-Stecker stehen JST und die
SM0-Braureihe zur Verfügung.
Leistungsfähige Entwicklungskits
Es gibt mehrere Entwicklungskits in den Größen von 3,5 bis 10,1 Zoll. Sie sind mit hochwertigen
industriellen TFTs in der TN-Technologie (Twisted Nematic) und in der IPS-Technologie (In-Plane Switching)
kombiniert. Aber auch CTPs (Capacitive Touch Panels) gebonded mit Dekorgläsern sind als Standardvarianten
kombinierbar. Die Kits werden mit dem FreeRTOS geliefert. Dabei handelt es sich um ein leistungsfähiges
Realtime-Betriebssystem (RTOS), das auf einer Mikrokernelarchitektur basiert und speziell für
Embedded-Systeme entwickelt wurde. Es lässt eine Echtzeit-Kontrolle des Boards zu, startet
innerhalb von 100 Millisekunden und arbeitet seine Aufgaben effizient ab.

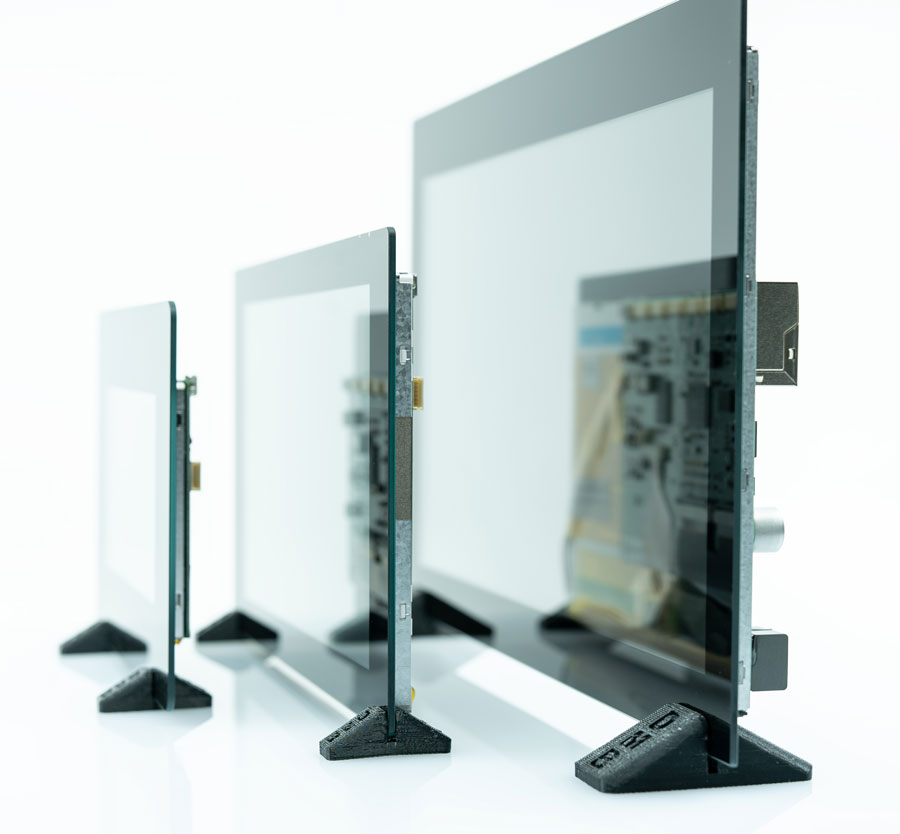

Smart Embedded Displays sind hochintegrierte, intelligente Displays für HMI‑Anwendungen.
Die Standard-Displays haben folgende Auflösungen:
- 3,5 Zoll: 320 x 240 (QVGA) und
480 x 320 (WQVGA)
- 4,3 Zoll: 480 x 272
- 5,0 Zoll: 800 x 480 (WVGA)
- 7,0 Zoll: 800 x 480 (WVGA) und
1024 x 600 (WSVGA)
- 10,1 Zoll: 1024 x 600 (WSVGA)
TFT-Module mit hochwertigen Polarisatoren
Die verwendeten TFT-Module zeichnen sich sowohl durch helle als auch durch langlebige LED-Hintergrundbeleuchtungen aus.
Für
eine
optimale Optik werden hochwertige Polarisatoren wie zum Beispiel große Sichtwinkel eingesetzt. Die
Kits
enthalten Folgendes: Controllerboard,, CTP-Sensor, neutrale Dekorglasfront, Power Supply,
Programmieradapter,
Kabelset für das Power Supply, Programmier- und I/O-Kabelset, USB-Memorystick mit den Dokumentationen
und
Projektbeispiele.
