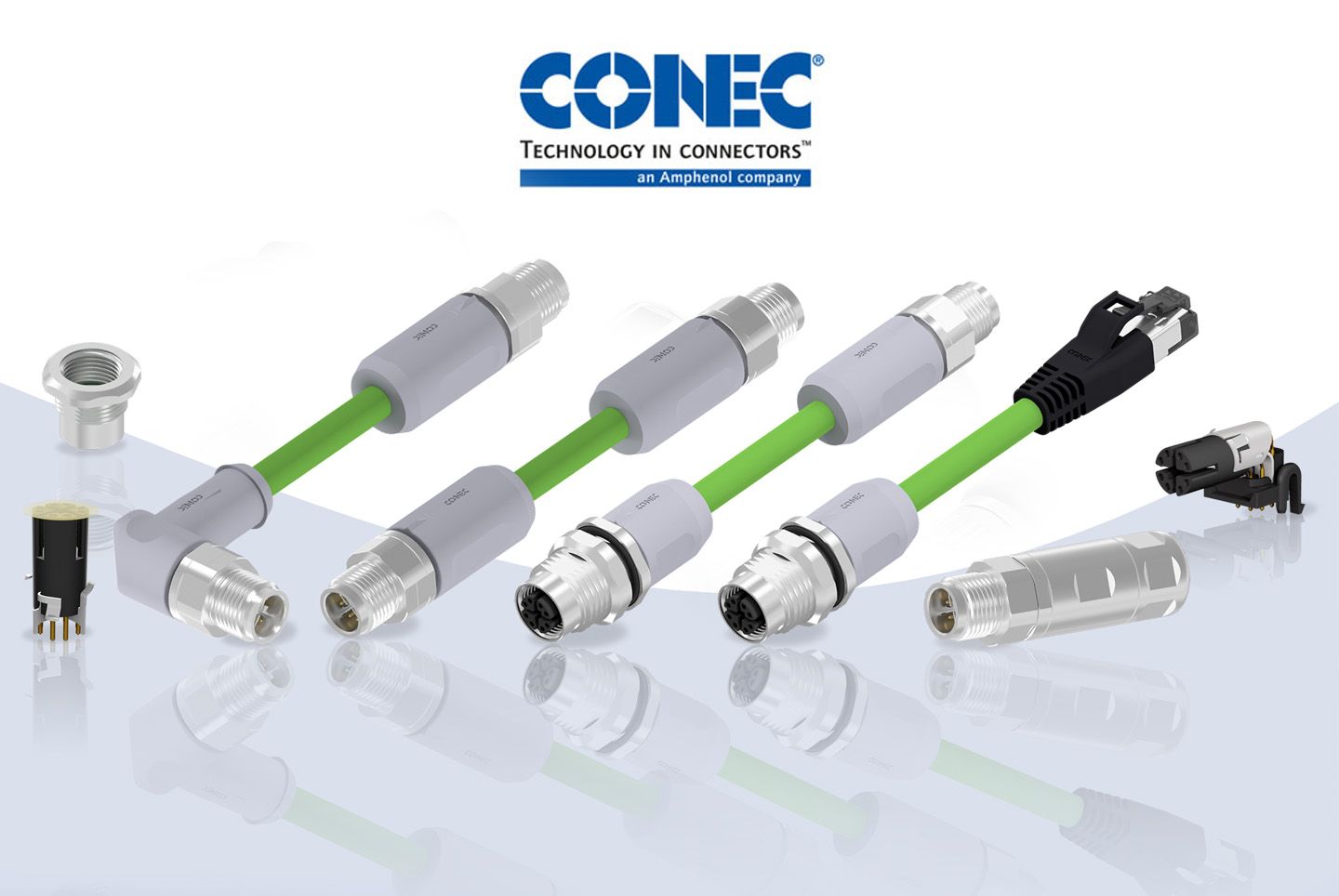

Die Steckverbinderserie Produktserie M12x1 x-codiert umfasst neben
Einbauflanschversionen inklusive SMT- und THR-Varianten eine
konfektionierbare Ausführung mit Crimpanschluss sowie umspritzte
Steckverbinder axial und gewinkelt. Somit ist es möglich, die
Übertragungsstrecke von einem im Feld installierten Gerät und
der zugehörigen Verarbeitungs-Unit, vollständig mit CONEC Steckverbinder abzubilden.

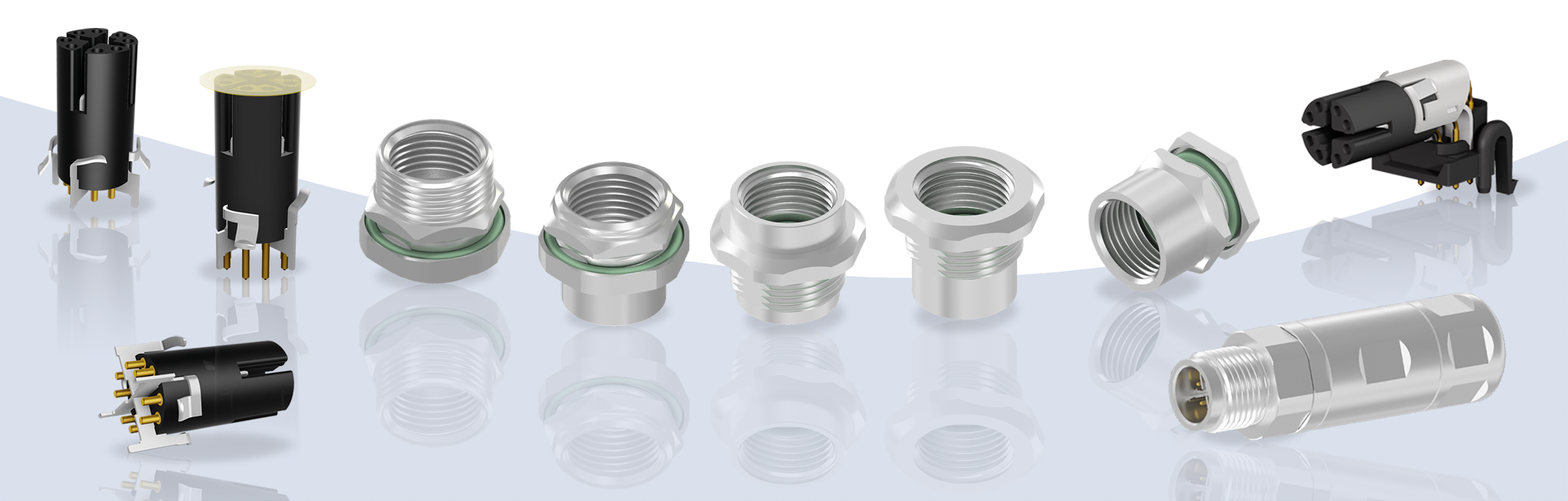

Einbauflansche umspritzt, gewinkelt und SMT/THR
Im Produktbereich Einbauflansche stehen neben einem umspritzten
Flansch mit Leitung ein gewinkelter Einbauflansch/Isolierkörper
mit Printanschluss sowie axiale SMT- und THR-Varianten zur Verfügung.
Der Anwender hat die Möglichkeit, bei den SMT/THR-Varianten die Platine,
auf welcher sich der Isolierkörper befindet, in unterschiedliche
Flanschgeometrien zu montieren. Die CONEC-Flansche eignen sich zur
Kombimontage und sind ideal für eine Konzeption,
bei denen das M12x1-Gewinde der Gehäuse direkt
angeformt ist. Die doppelte und symmetrische Anordnung der Kontaktfedern
verfeinert die bisherigen Schirmkonzepte durch eine axiale und radiale Anbindung an
die Flanschseite, um eine niederohmige Schirmübertragung zu erreichen.
Durch das radiale Schirmkonzept kann ein erheblicher Toleranzbereich beim Einbau
kompensiert werden. Die elektromagnetische Trennung der vier Adernpaare nach CAT
6A ist zu 100 Prozent gegeben. Trotz der Federelemente ist die automatische
Bestückung des Steckverbinders möglich. Standardmäßig beträgt die Schutzart
im montierten Zustand zum Gehäuse IP67, im Steckgesicht im unverschraubten Zustand IP20.

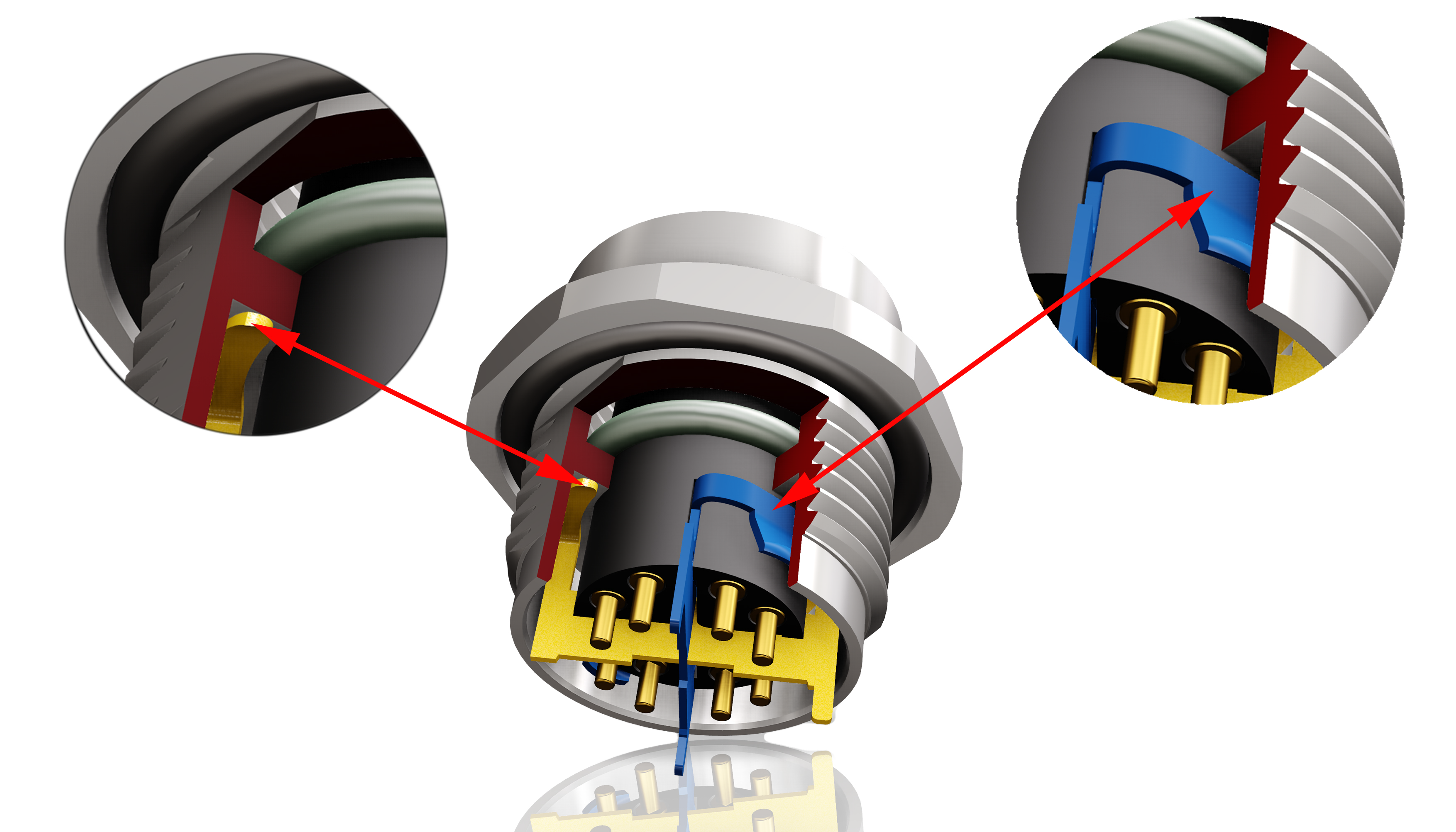

Schnittbild eines Steckverbinders aus der Serie
M12x1 x-codiert
Steckverbinder konfektionierbar
Der konfektionierbare CONEC M12x1 Steckverbinder mit
Crimpanschluss nimmt Aderquerschnitte von AWG28-AWG22 auf. Eine taktile Rüttelsicherung
schützt die X-codierten, konfektionierbaren Steckverbinder vor Lösen durch Schwingungen
im Betrieb. Das Steckverbindergehäuse aus Metall gewährleistet eine vollständige Schirmung
und die Stecker sind für Kabeldurchmesser von 4,5 bis 8,3 mm ausgelegt. Die Schirmanbindung
erfolgt 360 Grad am vollem Umfang. Die konfektionierbaren Steckverbinder sind gemäß
Bahnzulassung nach DIN EN 45545-2:2016 R24 (Brennbarkeit) und IEC 61373:2010-10
(Schock/Vibration) geprüft.

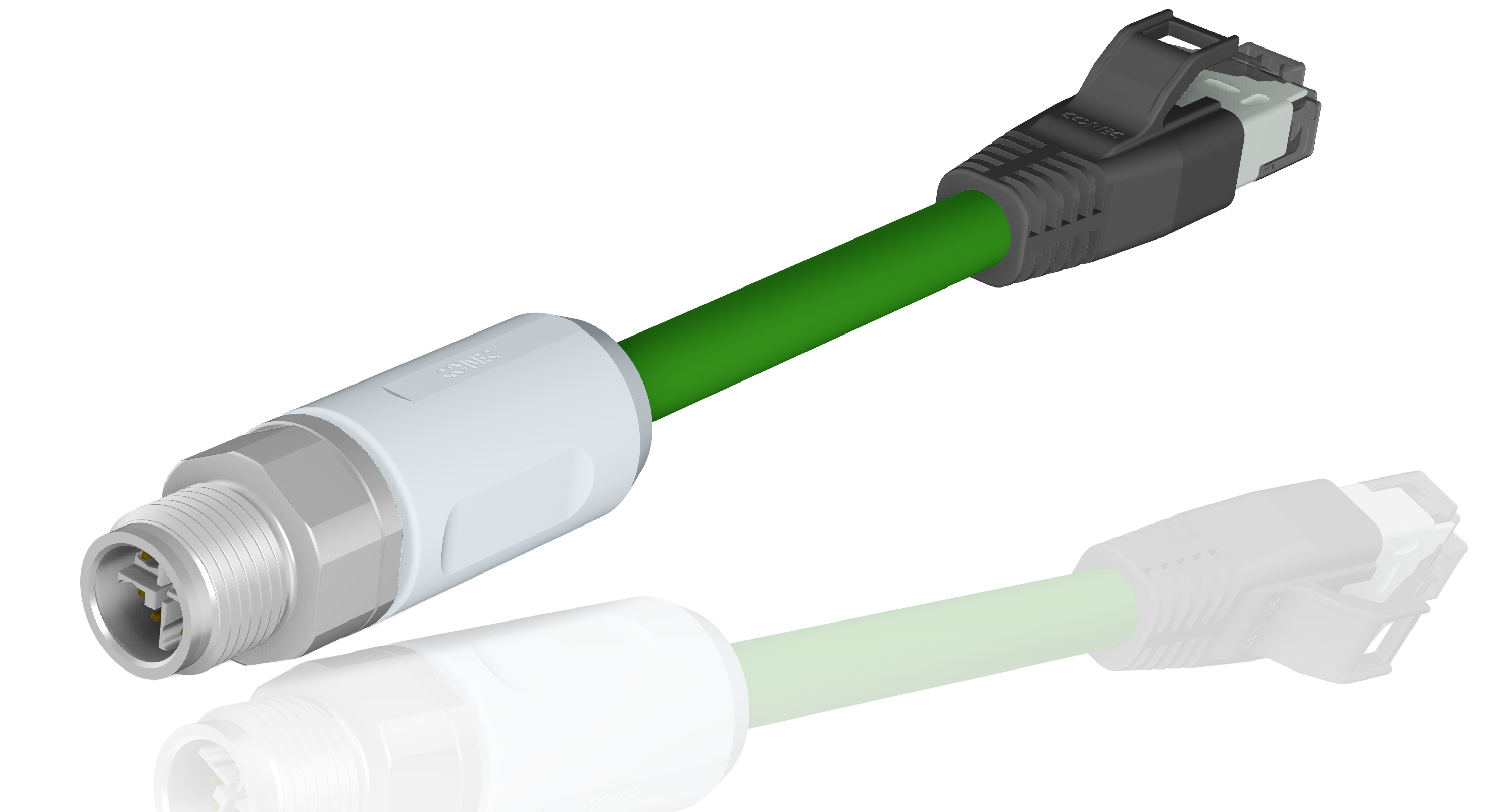

Neben reinen X-codierten Anschluss- und Verbindungsleitungen
axial und gewinkelt steht auch die Variante M12x1 - RJ45 umspritzt zur Verfügung
Steckverbinder umspritzt
CONEC bietet derzeit verschiedene vorkonfektionierte Leitungslängen der verarbeiteten
PUR-Leitung mit den Litzenquerschnitten 4x2xAWG26 an. Die UL-gelistete Leitung hat
einen S/FTP Twisted-Pair-Aufbau und eignet sich für Temperaturen in dynamischen und
statischen Umgebungen von -40 °C bis +80 °C. Mit den X-codierten Steckverbindern im
kompakten Design erfüllt CONEC alle Anforderungen nach IEC 61076-2-109 und hinsichtlich
der elektromagnetischen Verträglichkeit nach CAT-6A-Standard bis 500 MHz. Im gesteckten
Zustand erfüllt der Steckverbinder die Schutzart IP67.
