HMI - Displays

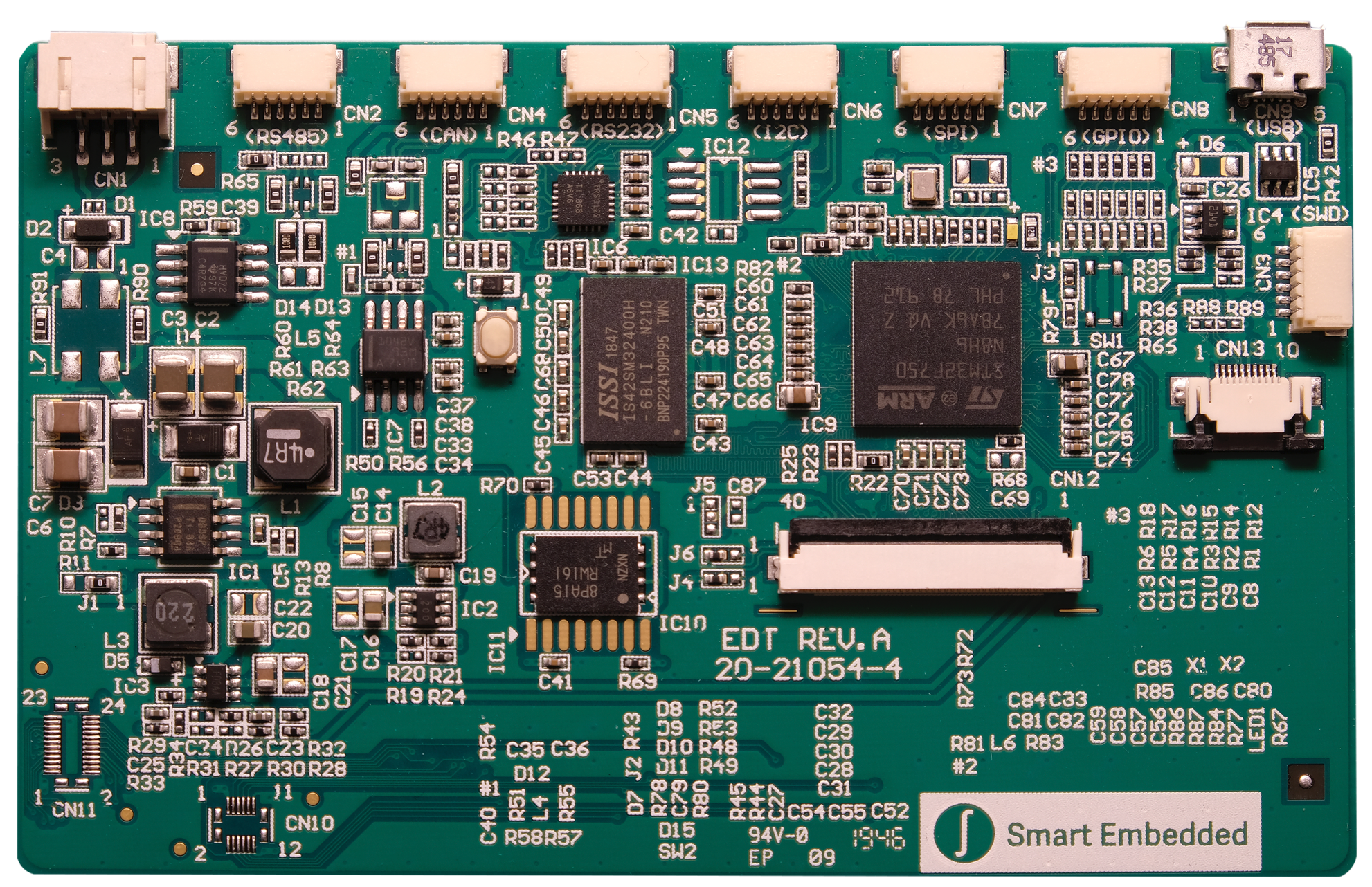

Standard-Board für Smart Embedded Displays

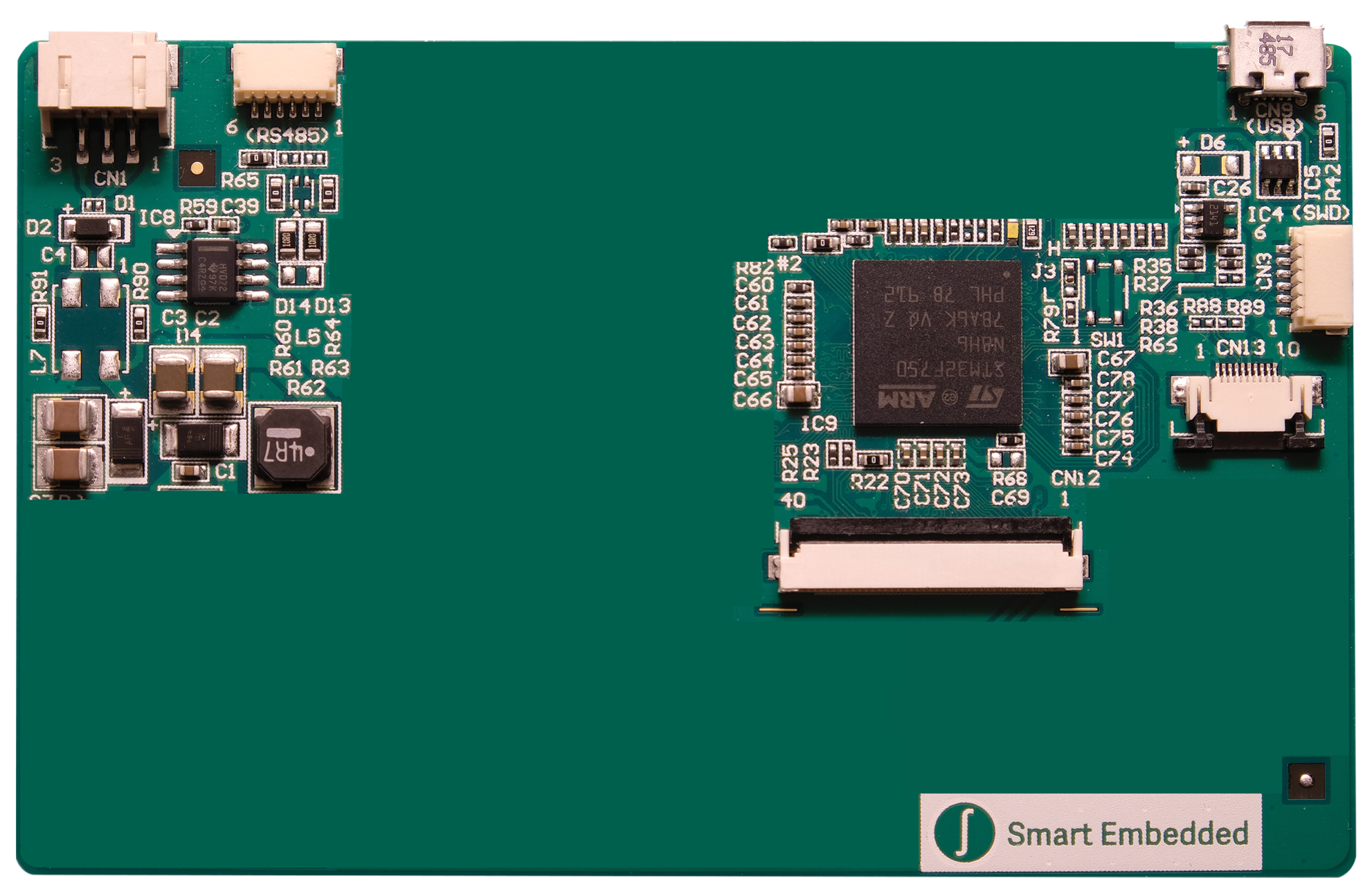

Ein Beispiel für ein kundenspezifisches Board

Folgende weitere Add-on-Module sind verfügbar: Bluetooth & SD-Karte, Proximity-Sensor und Licht-Sensor, 3D-Beschleunigungs-Sensor (Gyroscope), MEMS-Drucksensor, NFC-Interface-Chip, WiFi-Add-on (optional LoRa), RFID-Sensor, AD-/DA-Wandler und Applikationsboard mit Relais, Taster und LEDs. Sind größere Stückzahlen des Smart-Embedded-Produktes geplant, werden von DMB Technics kundenspezifische Boards angeboten.
Diese werden auf die applikationsspezifischen Merkmale optimiert und redesignt, um eine ausgezeichnete Kosten-/Leistungsstruktur zu erreichen. Selbstverständlich können auch spezifische TFT-Module und Touchsysteme eingesetzt werden.
Dazu gehören beispielsweise Module mit einer hohen Helligkeit (Sunlight Readable) oder ein Touchpanel mit Wasserbenetzung für die Außenanwendung. DMB Technics führt ihre Kunden durch den kompletten Entwicklungsprozess. Das umfangreiche Know-how des Displayspezialisten ermöglicht kundenspezifische Produkte, die optimal auf die jeweilige Applikation abgestimmt sind. ▪ ds

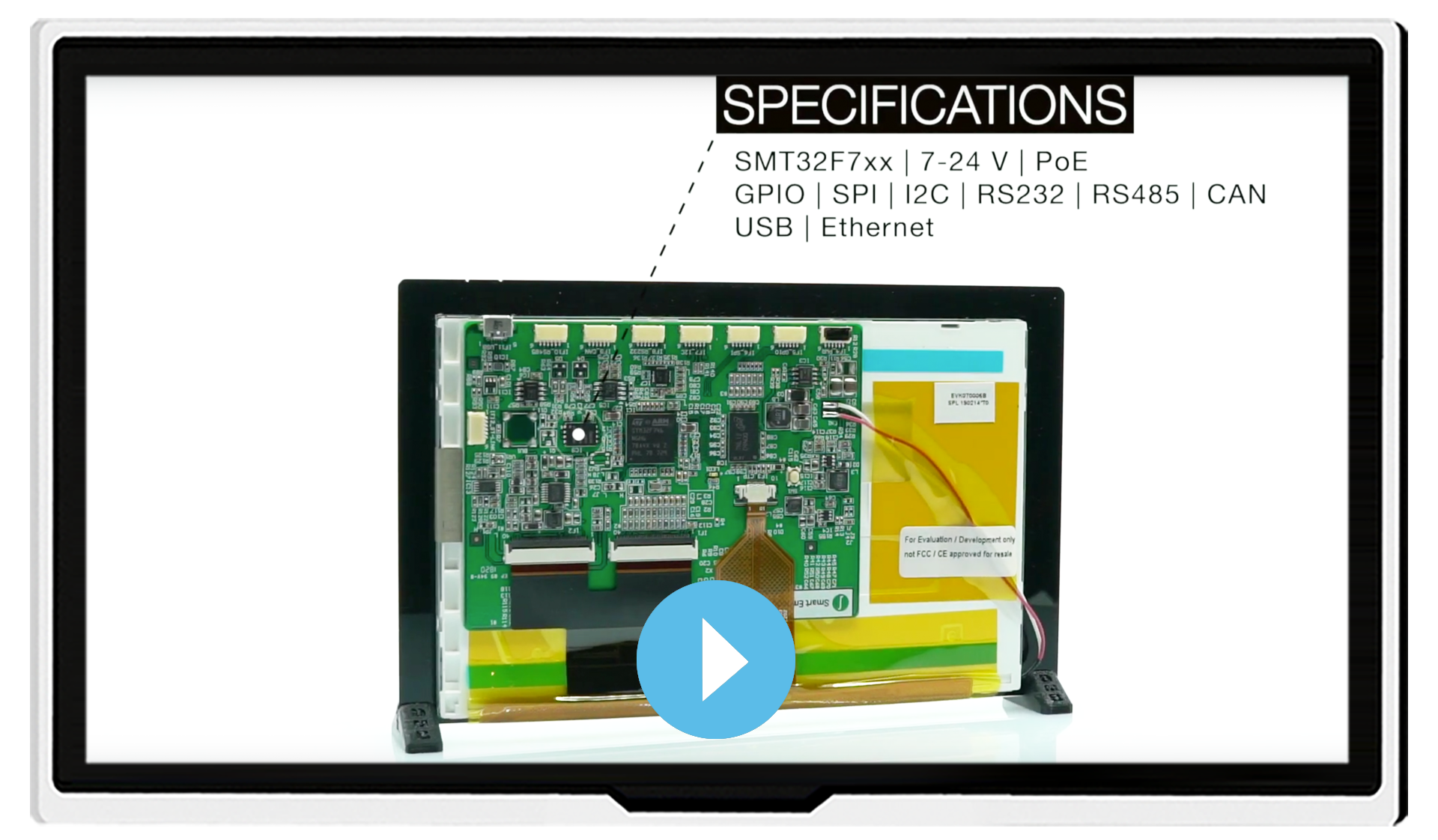

Video: Smart Embedded Displaylösungen

Jetzt mehr erfahren!

HMI – Display

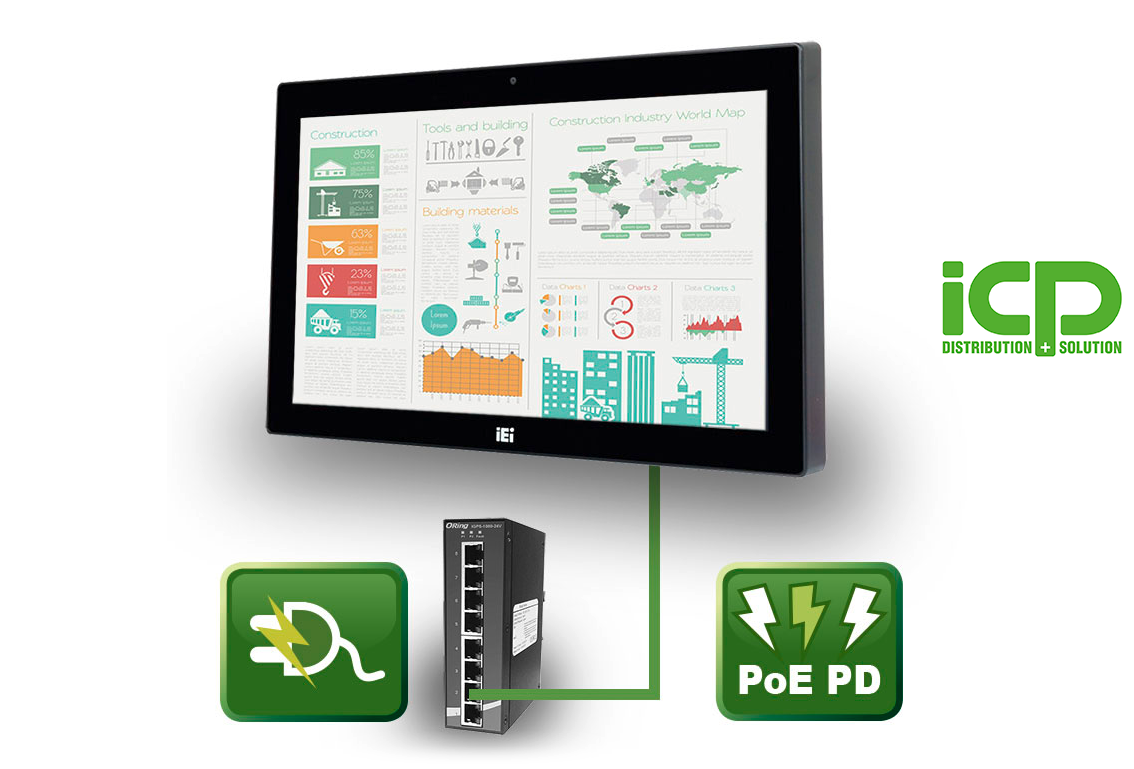

Interaktiver 7-Zoll-All-in-One-PC mit PoE+

Mit dem neuen interaktiven All-in-One-PC AFL3-W07-AL2 erweitert ICP Deutschland sein Portfolio an kompakten PoE-fähigen PCAP-Touch-PCs für den industriellen Einsatz als Bedien- und Anzeigeeinheit.
Neben dem bisherigen Modell AFL3-W07-AL steht nun mit der neuen Variante AFL3-W07A-AL2 eine im Schnittstellenumfang angepasste Variante zur Verfügung. Beide All-in-One-PCs haben den aus der Apollo-Lake-Reihe stammenden Prozessor Intel^® Celeron^® N3350 gemeinsam, mit bis zu 2,4 GHz Taktfrequenz sowie ab Werk mit 4 GB DDR3L-Arbeitsspeicher, der auf bis zu 8 GB erweitert werden kann. Das in beiden Varianten verbaute Display mit IP65-Frontschutz bietet ein 16:9-Bildformat mit einer Auflösung von 1024 x 600 Pixeln. Die Helligkeit beträgt 500 cd/m² bei einem Kontrastverhältnis von 700:1. Die beiden All-in-One-PCs sind mit einem 10-Punkt-PCAP-Touchscreen ausgestattet und bieten als Besonderheit neben einem UV-Schutz auch eine reflexionsmindernde Beschichtung. Der AFL3-W07A-AL2 hat einen M.2 2242 B+M Key Slot für Solid-State-Speichermedien sowie folgende Schnittstellen: Gigabit Ethernet, zwei USB 3.2 mit 5 GB/sec, ein RS-232/422/485 und einen HDMI Port für die Erweiterung der Bildausgabe.

Für die kabellose Kommunikation sind WLAN nach IEEE802.11 a/b/ag/n/ac sowie Bluetooth V4.1 integriert. Als weitere Besonderheit kann der AFL3-W07-AL2 als PoE Powered Device eingesetzt werden.
Neben dem 12-Volt-DC-Anschluss unterstützt der AFL3-W07A-AL2 PoE in der Version IEEE802.3 af/at. Über die VESA-Montagoption lässt sich der AFL3-W07A-AL2 an der Wand, am Standfuß oder über ein optionales Kit in einem Lochausschnitt montieren. Der All-in-One-PC ist für den lüfterlosen Betrieb in einem Temperaturbereich von -20 °C bis 50 °C ausgelegt.
Auf Wunsch liefert ICP den AFL3-W07A-AL2 vorinstalliert und vorparametriert mit industriellen Speichermedien und als Ready-to-Use-System mit Betriebssystem. ▪ ds
