Smart Embedded Displays für HMI

Hoch integrierte, intelligente Displays sind heutzutage besonders gefragt. Meistens ist das moderne HMI (Human Machine Interface) komplex und benötigt mehr Prozessor-Ressourcen als die Steuerung der eigentlichen Applikation. Mit einem Smart-Embedded-Display-Produkt deckt DMB Technics einen großen Teil der Anforderungen an aktuelle HMI ab und stellt die Rechenleistung dort zur Verfügung, wo sie gebraucht wird.
Kunden können damit ihre Applikationen gezielt und effizient einsetzen und von einer schnellen Markteinführung profitieren. Tests, Qualifizierungen und diverse Prüfungen werden vom Hersteller im Voraus durchgeführt.
Auch die komplette Bauteilbeschaffung wird den Kunden abgenommen.
Durch den Fokus auf industrielle Produkte garantiert der Hersteller EDT (Emerging Display Technologies Corp.) die Verfügbarkeit aller verwendeten Komponenten. Außerdem unterstützt er die Kunden auch in ESD-/EMV-Belangen und bietet eine Vorzertifizierung der Produkte an – auch betreffend der CE-Konformität.
HMI - Displays

Schnelles Time-to-market

Der Einsatz eines Smart-Embedded-Produktes erlaubt es, ein schnell umfassendes und hochwertiges HMI zu realisieren. Nicht nur der breite und universelle Umfang der Funktionen, sondern auch die ausgezeichneten Software-Tools zeichnen diese Produktpalette aus.
Durch den einfachen, intuitiven GUI-Designer (basierend auf TouchGFX) können die Kunden ihre Grafiken auf den hervorragenden TFT-Displays in bester Qualität darstellen. Zusätzlich bietet der Hersteller diverse Software-Templates zur freien Verfügung an. Damit sind auch ungeübte Entwickler schnell mit der Materie des GUI-Designs vertraut.

Eigenschaften der
Smart Embedded Displays

Die Produktpalette unterstützt die Prozessoren STM32F7xx und STM32H7xx. Die verwendeten High- Performance MCUs basieren auf Cortex-M7 mit Taktfrequenzen von 200 MHz respektive 400 Hz. Es gibt Smart Embedded Displays mit 5 V und 7 V bis 26 V Versorgungsspannung. Als Option steht die Spannungsversorgung via PoE (Power over Ethernet) zur Verfügung. An Standardschnittstellen werden GPIO, SPI, I2C, RS232, RS485, CAN, USB und Ethernet unterstützt. Der interne Flash-Speicher kann bis zu 1 MB groß sein, extern sind bis zu 64 MB möglich. Der interne Arbeitsspeicher (RAM) kann bis zu 1 MB groß sein, extern bis zu 16 MB. Als Touch-Controller sind HY4614 oder ILI2511 möglich und als Peripherie-Stecker stehen JST und die SM0-Braureihe zur Verfügung.

Leistungsfähige Entwicklungskits

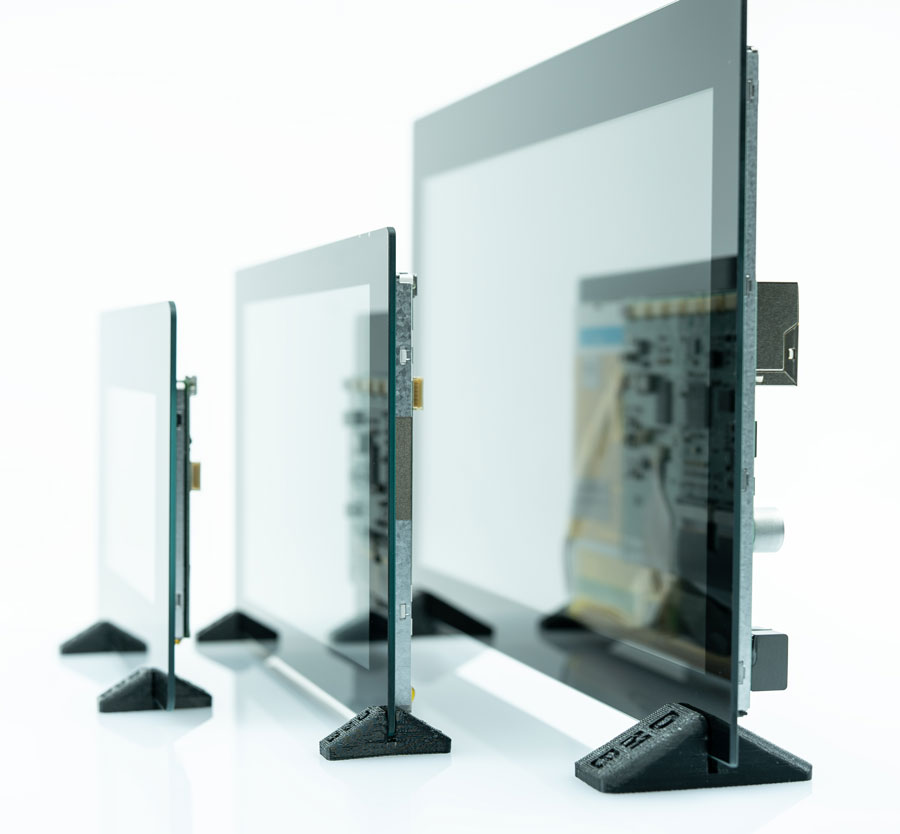

Es gibt mehrere Entwicklungskits in den Größen von 3,5 bis 10,1 Zoll. Sie sind mit hochwertigen industriellen TFTs in der TN-Technologie (Twisted Nematic) und in der IPS-Technologie (In-Plane Switching) kombiniert. Aber auch CTPs (Capacitive Touch Panels) gebonded mit Dekorgläsern sind als Standardvarianten kombinierbar. Die Kits werden mit dem FreeRTOS geliefert. Dabei handelt es sich um ein leistungsfähiges Realtime-Betriebssystem (RTOS), das auf einer Mikrokernelarchitektur basiert und speziell für Embedded-Systeme entwickelt wurde. Es lässt eine Echtzeit-Kontrolle des Boards zu, startet innerhalb von 100 Millisekunden und arbeitet seine Aufgaben effizient ab. Dank dieses schlanken Betriebssystems können auch flüssige Animationen in guter Qualität realisiert werden.

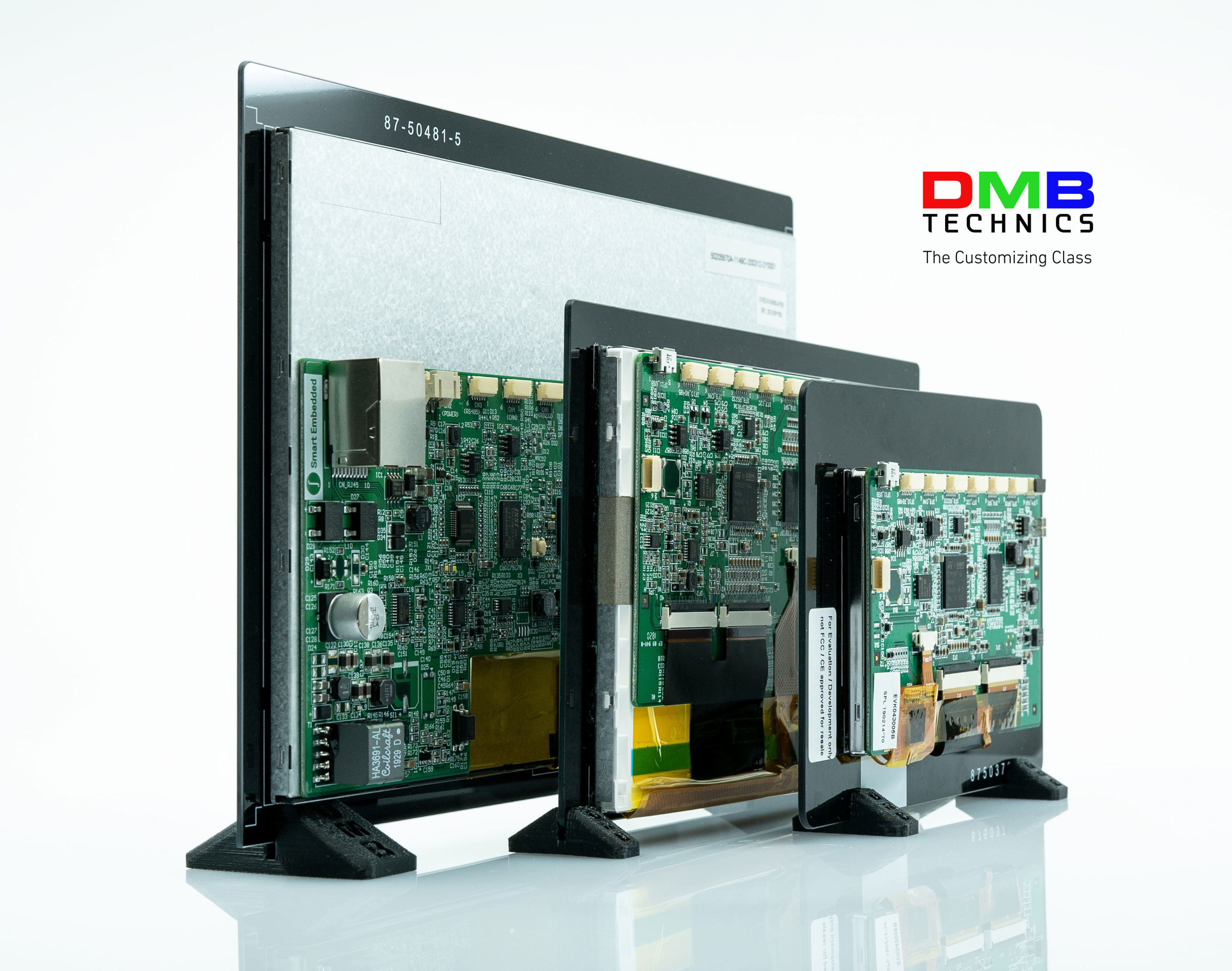

Smart Embedded Displays sind hochintegrierte, intelligente Displays für HMI‑Anwendungen.
Die Standard-Displays haben folgende Auflösungen:
  • 3,5 Zoll: 320 x 240 (QVGA) und
    480 x 320 (WQVGA)
  • 4,3 Zoll: 480 x 272
  • 5,0 Zoll: 800 x 480 (WVGA)
  • 7,0 Zoll: 800 x 480 (WVGA) und
    1024 x 600 (WSVGA)
  • 10,1 Zoll: 1024 x 600 (WSVGA)

TFT-Module mit hochwertigen Polarisatoren

Die verwendeten TFT-Module zeichnen sich sowohl durch helle als auch durch langlebige LED-Hintergrundbeleuchtungen aus.
Für eine optimale Optik werden hochwertige Polarisatoren wie zum Beispiel große Sichtwinkel eingesetzt. Die Kits enthalten Folgendes: Controllerboard,, CTP-Sensor, neutrale Dekorglasfront, Power Supply, Programmieradapter, Kabelset für das Power Supply, Programmier- und I/O-Kabelset, USB-Memorystick mit den Dokumentationen und Projektbeispiele.
