Bei der Energieübertragung und -verteilung werden Strom- und Spannungswandler vor allem für die Schutz- und Messfunktionen eingesetzt. Für diesen Einsatz hat Weidmüller die neuen Klippon® Connect Messwandlerklemmen der TTB-Reihe entwickelt, für besonders einfache und sichere Verdrahtung – selbst innerhalb komplexer Schaltungen.
Verbindungstechnik
Die Vermeidung von Fehlbedienungen im Betrieb hat hier höchste Priorität, denn sie können schwere Folgen für Personal und Geräte haben. Dafür verfügen die Klippon® Connect Messwandlerklemmen der TTB-Reihe über einen einzigartigen Trennhebel-Mechanismus, den „Schließen-vor-Öffnen“-Kontakt. Er erhöht die Anlagenverfügbarkeit und verlängert den Lebenszyklus der gesamten Schaltanlage. Eine Zulassung nach IEC 60947-7-1 Anhang D unterstreicht den Qualitätsanspruch.

Neue Zwangskurzschluss-funktionalität

Die Messwandlerklemmen der TTB-Reihe sind speziell für den Einsatz in Sekundärkreisen von Messwandlern entwickelt worden.
Für die sichere Anwendung beim Abklemmen oder Trennen von Schutz- und Messgeräten schließt die Klemme den Stromwandler kurz und verhindert so die Entstehung hoher Spannungen in der Sekundärwicklung. Dabei ist einer der wichtigsten Vorzüge der neuen Wandlerklemme der „Schließen-vor-Öffnen“-Kontakt für bis zu vier Anschlüsse. Er stellt sicher, dass der Stromwandler innerhalb der Klemme kurzgeschlossen wird, bevor er vom restlichen Wandlerkreis getrennt wird. Dies verhindert das Hochlaufen der Spannung am Stromwandler und schützt ihn vor Schäden oder gar Zerstörung.
Nach dem Kurzschließen der Stromwandlerseite und gleichzeitigem Entkoppeln der Primärseite, kann das Messgerät einfach und sicher ausgewechselt oder eine Schutzrelaisprüfung durchgeführt werden. Die Kombination von Trennhebel, Kurzschlussbrücke und Hebelverbindung in einem einzigen System, also die Zwangskurzschlussfunktionalität, garantiert besonders einfache und sichere Verdrahtung.

Sichere Vergleichsmessung

Genauso einfach lässt sich beispielsweise ein Referenzmessgerät für eine Vergleichsmessung anschließen. Dank der zum Patent angemeldeten CM-Hebelverbindung (Comparative Measurement) können zwei Reihenklemmen selektiv getrennt werden, um ein kalibriertes Messgerät zwischenzuschalten.

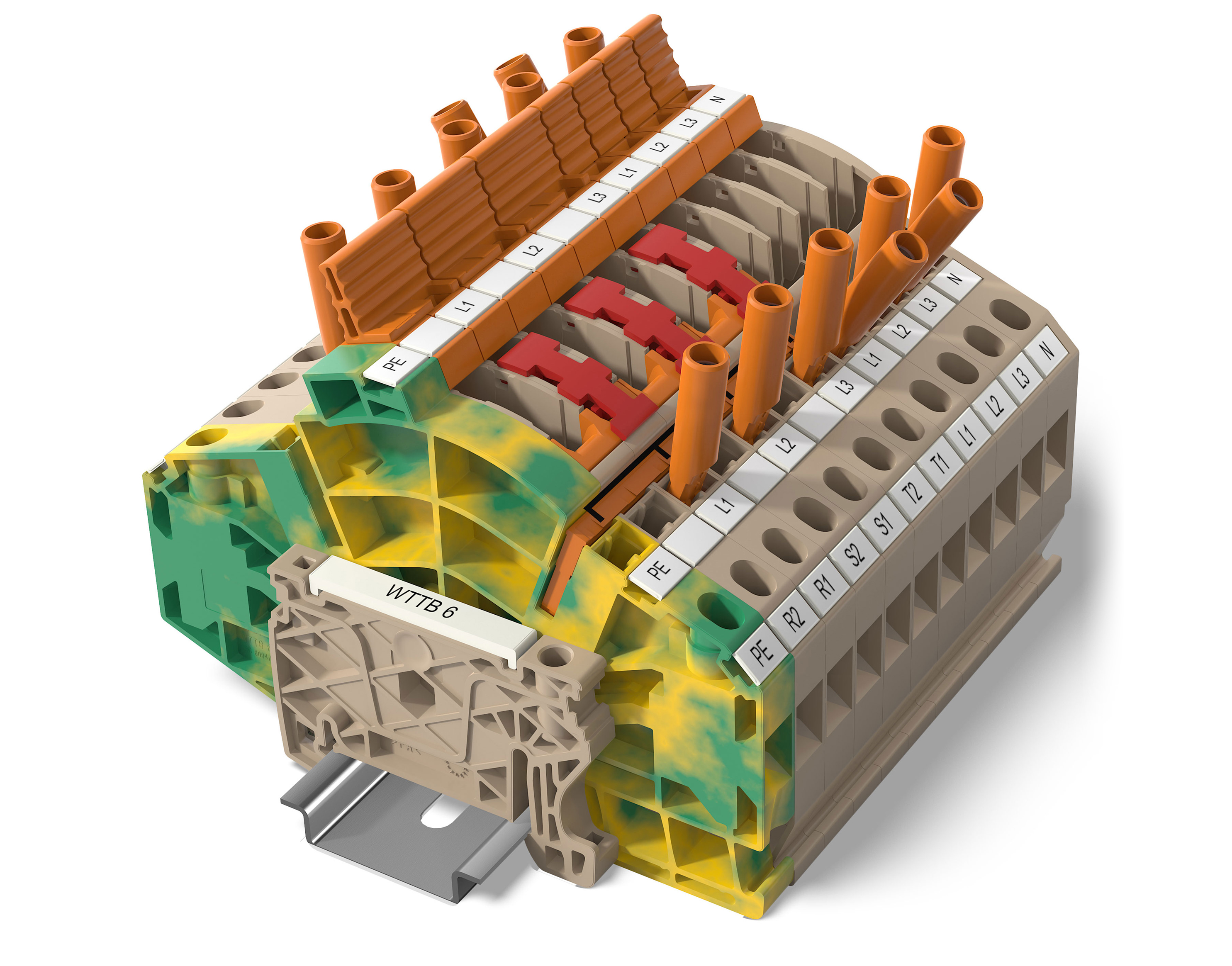

Mit den Klippon® Connect Messwandlerklemmen der TTB-Reihe lassen sich Strom- und Spannungswandler einfach, schnell und sicher verdrahten
